法蘭（Flange）又叫法蘭盤或突緣。法蘭是使管子與管子相互連接的零件，連接于管端。法蘭上有孔眼，螺栓使兩法蘭緊連。法蘭間用襯墊密封。法蘭分螺紋連接（絲接）法蘭和焊接法蘭。
簡介 法蘭（Flange）又叫法蘭盤或凸緣盤。法蘭是使管子與管子相互連接的零件，連接于管端，法蘭連接或法蘭接頭，是指由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接，管道法蘭系指管道裝置中配管用的法蘭，用在設備上系指設備的進出口法蘭。法蘭上有孔眼，螺栓使兩法蘭緊連。法蘭間用襯墊密封。法蘭分螺紋連接（絲接）法蘭和焊接法蘭。
標準體系 1、 DIN標準
1） 常用壓力等級：PN6，PN10，PN16，PN25，PN40，PN64，PN100，PN160，PN250
2） 法蘭密封面：raised face DIN2526C 突面法蘭 grooued acc. DIN2512N 榫槽面
2、 ANSI標準
1） 常用壓力等級：CL150，CL300，CL600，CL900，CL1500
2） 法蘭密封面：ANSI B 16.5 RF flanges 突面法蘭
3、 JIS標準：不常用
1） 常用壓力等級：10K，20K
API 6A 6B標準
壓力：3000psi 5000psi
種類
異徑法蘭
產品名稱：異徑法蘭
產品屬性：法特法蘭門戶產品之一，精良品
技術參數：按照國家標準執行
質量標準 :嚴格按照國家制定的相關標準生產制造
產品規格 :DN15-DN300
產品包裝 :木箱或者其它
產品顏色 :金屬白色
法蘭價格：電議或者面議
產品特點 :抗防腐。耐酸堿。使用壽命長等，價格計算合理，表面光滑，耐酸耐堿耐高溫，價格計算合理，外形美觀，質感性能強
生產工藝：專業整體鍛打，鍛壓制造等
加工方式：高精度數控車床車削，普通車床精車，氬弧焊等加工
公稱壓力sch5s,sch10s,sch20s,sch30s,sch40s等
制造標準：國標，美標，俄標，日標等
材質：304.316.316L.0Cr18Ni9.321.202等
用途：廣泛應用于水利，電力，電站，管道配件，工業，壓力容器等
連接方式：法蘭螺母，螺栓連接。
不銹鋼法蘭
品名：不銹鋼法蘭
規格：1/2″～240″（10-6000）
壓力等級：0.6Mpa ～32Mpa、150Lb ～2500Lb、PN0.25-PN42.0
材質：20# 、304、304L、321、316、316L、310S等各種材質
常用標準：
國標：GB/T9112-2000（GB9113·1-2000～GB9123?4-2000）
美標：ANSI B16.5 Class150、300、600、900、1500（WN、SO、BL、TH、LJ、SW）
日標：JIS 5K、10K、16K、20K（PL、SO、BL、WN、TH、SW）
德標：DIN2573、2572、2631、2576、2632、2633、2543、2634、2545（PL、SO、WN、BL、TH）
化工部標準：HG5010-52～HG5028-58、HGJ44-91～HGJ65-91、HG20592-97系列、HG20615-97系列
機械部標準：JB81-59～JB86-59、JB/T79-94～JB/T86-94、JB/T74-1994
壓力容器標準：JB1157-82～JB1160-82、JB4700-2000～JB4707-2000
應用范圍：鍋爐壓力容器、石油、化工、造船、制藥、冶金、機械、沖壓彎頭食品等行業。
壓力容器法蘭
產品名稱：壓力容器法蘭
規 格：
產品備注：壓力容器法蘭應用行業：暖通 電力 樓宇供水 壓力容器配件，壓力管道配件。
產品類別：法蘭系列
所屬品牌：法特管件法蘭門戶產品
應用行業：暖通 電力 樓宇供水 壓力容器配件，壓力管道配件。
應用技術參數
密封 公稱壓力 PN，MPa（bar
0.6 1.0 1.6 2.5 4.0 6.4
凹凸面（MFM） DN1300~3000 DN300~3000 DN400~2000 DN300~800
榫槽面（TG） DN1300~3000 DN300~3000 DN300~3000 DN300~800
全平面（FF DN300~3000 DN300~3000 DN300~3000 DN300~800
平焊法蘭
帶徑平焊法蘭
產品名稱：平焊法蘭
產品備注：公司生產主要產品：有鋼制管件，其中鋼制管件包括：沖壓彎頭，壓制彎頭，對焊彎頭，不銹鋼彎頭，碳鋼彎頭，耐磨彎頭、彎管、三通、異徑管、法蘭等管道系列配件，產品材質分
產品類別：法蘭系列
產 品 說 明
公司生產主要產品：有鋼制管件，其中鋼制管件包括：孟村彎頭、沖壓彎頭、對焊彎頭、不銹鋼彎頭、碳鋼彎頭、耐磨彎頭、彎管、三通、異徑管、法蘭等管道系列配件，產品材質分別有碳鋼、不銹鋼、合金鋼及用戶特殊要求的其他金屬材料。管件產品共有1000多種規格、型號。
板式平焊法蘭
平焊法蘭適用于公稱壓力不超過2.5MPa的鋼管道連接.平焊法蘭的密封面可以制成光滑式,凹凸式和榫槽式三種.光滑式平焊法蘭的應用量最大.多用于介質條件比較緩和的情況下，如低壓非凈化壓縮空氣、低壓循環水。
帶頸平焊法蘭
帶頸平焊法蘭（HG20594、HG20616、GB/T9116），頸部高度較低，對法蘭的剛度、承載能力有所提高。與對焊法蘭相比，焊接工作量大，焊條耗量高，經不起高溫高壓及反復彎曲和溫度波動，但現場安裝較方便，可省略焊縫拍揉傷的工序，較受歡迎。

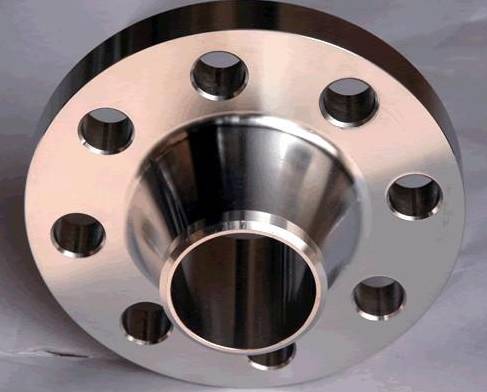

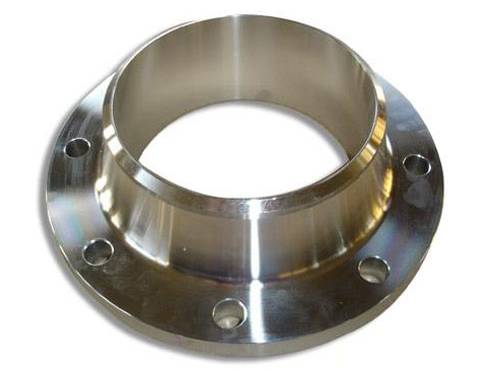

帶頸對焊法蘭
對焊法蘭盤：頸法蘭焊接通常稱為“高樞紐”法蘭。其目的是轉移壓力的管道，從而減少在法蘭基高應力集中。頸法蘭焊接是最好的設計對焊那些目前由于其本身存在的結構性價值提供法蘭。這是昂貴的，因為設計。
螺紋（螺紋）法蘭：該螺紋法蘭類似于滑動法蘭，但孔的螺紋。其主要優點是它可以不焊接組裝，在平凡的解釋大氣溫度在低壓服務的使用和極具爆炸性的地區，焊接創建一個危險。
滑動法蘭盤：滑動法蘭具有較低的樞紐，因為管道進入單法蘭焊接前。這是焊接的內部和外部提供足夠的強度，防止泄漏。滑動的法蘭，都是無聊稍大的外徑管道的匹配。他們是優于頸法蘭的焊接，由于初始成本較低，許多用戶，但最后的安裝費用大概不會比的，因為所增加的焊頸法蘭少。
搭接法蘭盤：在搭接法蘭實際上是完全相同的滑動法蘭，除非它在孔和法蘭種族之間的一個半徑。這是必要的半徑有法蘭容納搭接存根結束。通常，搭接法蘭和搭接存根月底交配一起將裝配系統。
該插座焊法蘭是一個類似的滑動法蘭，除非它有一個孔和反孔尺寸。計數器孔稍啤酒比O.D.管道的匹配，使管道插入到法蘭類似的滑動法蘭。在較小的孔的直徑是一樣的ID相同管道的匹配。限制是內置的孔，作為一個專為管道肩套停留在底部。這消除了任何流量限制在使用插座焊法蘭。

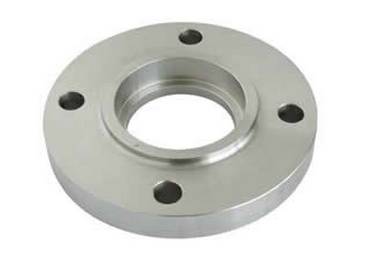

承插焊法蘭
承插焊法蘭
承插焊法蘭（SW）
Socket Welding Flange
密封面形式：突面（RF）、凹凸面（MFM）、榫槽面（TG）、環連接面（RJ）
材質：碳鋼（Carbon Steel）：ASTM A105,20#、Q235、16Mn、 ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2、ASTM A694 F42, F46,F48, F50, F52, F56, F60, F65, F70；
不銹鋼（Stainess Steel）：ASTM A182 F304、304L、 F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321、18-8；
合金鋼（Alloy Steel）：ASTM A182 F1、 F5a、 F9、 F11、 F12、 F22、 F91、A182F12、A182F11、16MnR、Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ；
制造標準：ANSI B16.5、HG20619-1997、GB/T9117.1-2000—GB/T9117.4-200、HG20597-1997
螺紋法蘭
螺紋法蘭公稱通徑：DN8～DN50 工作壓力：1.0～2.5（MPa） 板式螺紋法蘭材料：不銹鋼、碳鋼。
螺紋法蘭用途：適用消防、煤氣、冷熱水、空調、空壓管、油管、儀表、液壓管等工業與民用管螺紋鎖固密封等。

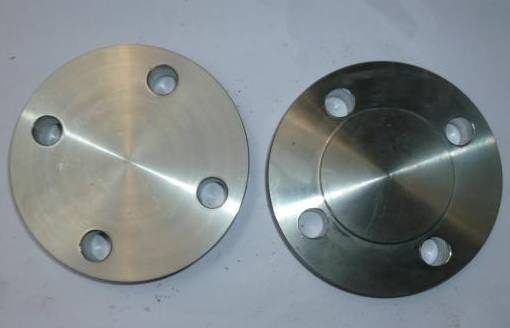

法蘭蓋
法蘭蓋，也稱盲板法蘭，是中間不帶孔的法蘭，供封住管道堵頭用。密封面的形式種類較多，有平面、凸面、凹凸面、榫槽面、環連接面。
密封面：平面（FF）、突面（RF）、凹凸面（MFM）、榫槽面（TG）、環連接面（RJ）
生產材料：碳鋼（Carbon Steel）：ASTM A105,20#、Q235、16Mn、 ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2、ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70；不銹鋼（Stainess Steel）：ASTM A182 F304、304L、 F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321、18-8；
合金鋼（Alloy Steel）：ASTM A182 F1、 F5a、 F9、 F11、 F12、 F22、F91、A182F12、A182F11、16MnR、Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22、 St45.8/Ⅲ。
帶頸對焊環松套法蘭
松套法蘭對焊環松套帶頸法蘭對焊環松套板式法蘭平焊環松套板式法蘭 板式翻過松套法蘭 另外為了滿足裝置后鎖緊的需要 , 有桿部有孔的 , 這些孔可以使螺栓受振動時不至松脫 . 有的法蘭螺栓沒螺紋的光桿要做細 , 叫細桿法蘭螺栓 . 這種法蘭螺栓有利于受變力的聯結 . 鋼結構上有專用的高強度螺栓 . 頭部會做大些 . 尺寸也有變化熱鍍鋅圓鋼是使熔融金屬與鐵基體反應而產生合金層。

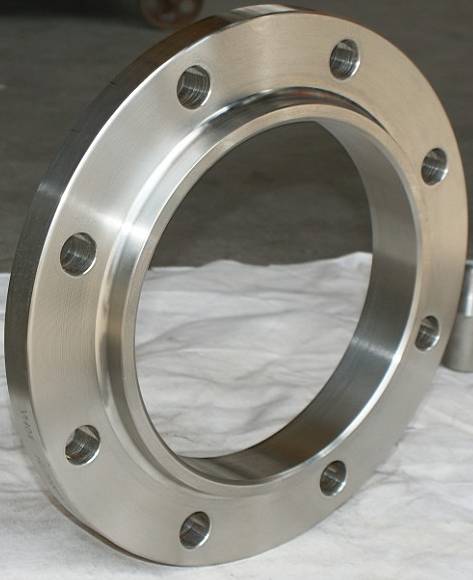

平焊環松套法蘭
平焊環松套法蘭盤是可以活動的法蘭片,一般是配套在給排水配件上(伸縮節上最常見)，廠家出廠時伸縮節兩端就各有一片法蘭，直接與工程中的管道、設備用螺栓連接。使用平焊環松套法蘭盤的目的一般是為了節省材料，其結構分成兩部分，管子部分一頭和管道接，一頭做成翻邊，法蘭盤部分套在翻邊上。法蘭盤采用低等級的材料，而管子部分使用和管道一樣的材料，達到節省材料的目的。
平焊環松套法蘭：
1、節約成本。當管材材質特殊，價格昂貴時，焊接同樣材質的法蘭成本高。
2、不便于焊接或不便于加工或需要的強度大。如塑料管、玻璃鋼管之類。
3、便于施工。如連接時法蘭螺栓孔對應不便于找正或者防止日后更換設備法蘭螺栓孔有變等。
平焊環松套法蘭的缺點：
1、承受壓力低。
2、焊環處強度低（特別是厚度3mm以下時）
平焊環松套法蘭生產標準：
國標：GB/T9112-2010（GB9113·1-2010～GB9123-2010）
美標：ANSI B16.5 Class150、300、600、900、1500（WN、SO、BL、TH、LJ、SW）
日標：JIS 5K、10K、16K、20K（PL、SO、BL、WN、TH、SW）
德標：DIN2573、2572、2631、2576、2632、2633、2543、2634、2545（PL、SO、WN、BL、TH）
化工部標準：HG5010-52～HG5028-58、HGJ44-91～HGJ65-91、HG20592-2009系列、HG20615-2009系列
機械部標準：JB/T81-2015～JB/T86-2015、JB/T79-2015～JB/T86-2015、JB/T74-2015
壓力容器標準：JB1157-82～JB1160-82、JB4700-2000～JB4707-2000 B16.47A/B B16.39 B16.48
環槽面法蘭及法蘭蓋
大直徑平板法蘭
大直徑高頸法蘭
八字盲板
對焊環松套法蘭
旋轉法蘭
錨固法蘭
堆焊/覆焊法蘭
生產標準
國標：GB/T9112-2010（GB9113·1-2010～GB9123-2010）
化工部標準：HG5010-52～HG5028-58、HGJ44-91～HGJ65-91、HG20592-2009系列、HG20615-2009系列
機械部標準：JB/T81-2015～JB/T86-2015、JB/T79-2015～JB/T86-2015、JB/T74-2015
壓力容器標準：JB1157-82～JB1160-82、JB4700-2000～JB4707-2000 B16.47A/B B16.39 B16.48
船用法蘭標準：CB/T64-1999、GB568-65、
編輯本段國際法蘭標準體系
國際上管法蘭標準主要有兩個體系，即以德國DIN(包括原蘇聯)為代表的歐洲管法蘭體系和以美國ANSI管法蘭為代表的美洲管法蘭體系。除此之外，還有日本JIS管法蘭，但在石油化工裝置中一般僅用于公用工程，而且在國際上影響較小?，F將各國管法蘭簡介于下：
1，以德國及原蘇聯為代表的歐洲體系管法蘭 2，美洲體系管法蘭標準，以ANSI B16.5和ANSI B 16.47為代表3，英國和法國管法蘭標準，兩國各有兩套管法蘭標準。
綜上所述，國際上通的管法蘭標準可概括為兩個不同的，且不能互換的管法蘭體系：一個以德國為代表的歐洲管法蘭體系；另一個是以美國為代表的美洲管法蘭體系。
IOS7005-1是國際標準化組織于1992年頒布的一項標準，該標準實際上是把美國和德國兩套系列的管法蘭合并而成的管法蘭標準。
生產工藝
生產工藝主要分為鍛造、鑄造、割制、卷制這四種。
