齒輪軸探傷缺陷顯示原因分析

本批齒輪軸共113件，成品經磁粉探傷檢測，發現有4件零件在端面齒根位置出現了亮點顯示。齒輪軸材料為12Cr2Ni4A，表面進行碳氮共滲，齒底滲層深度≥0.2mm，表面硬度≥60HRC，心部硬度32～42HRC。

1.宏觀檢查

齒輪軸外觀如圖1所示，肉眼觀察未見異常。

對缺陷零件進行熒光磁粉探傷檢查，在局部齒根處可見細微的熒光磁粉顯示。缺陷顯示位置相同，形貌相似，如圖1、圖2所示。其余表面均未發現磁痕顯示。

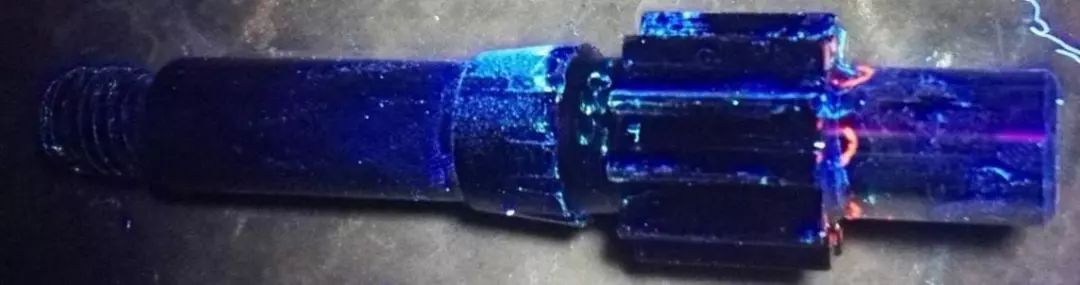

圖1 齒輪軸宏觀形貌

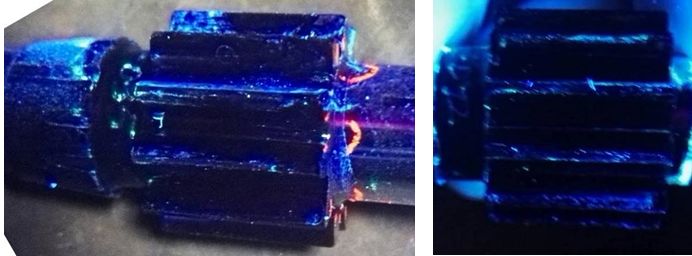

圖2 齒輪軸齒端面上的缺陷顯示    圖3  另一半圓周上無缺陷顯示

裂紋在齒輪軸端面的分布位置如圖4所示。齒輪軸有4個齒根分別存在1條裂紋，編號分別為1^#～4^#裂紋。

圖4 裂紋在齒輪軸端面的分布位置

1^#～4^#裂紋外觀比較相似，2^#裂紋和3^#裂紋如圖5、圖6所示，裂紋由齒根表面沿齒輪軸徑向和軸向向內部擴展，沿徑向較平直，沿軸向較曲折。其中，1^#裂紋的徑向長度為0.358mm、軸向長度為1.295mm；2^#裂紋的徑向長度為0.354mm，軸向長度為1.30mm；3^#裂紋的徑向長度為0.334mm，軸向長度為1.208mm；4^#裂紋的徑向長度為0.302mm，軸向長度約為1.20mm。

（a）2#裂紋橫端面（徑向）形貌    （b）2#裂紋齒根面（軸向）形貌

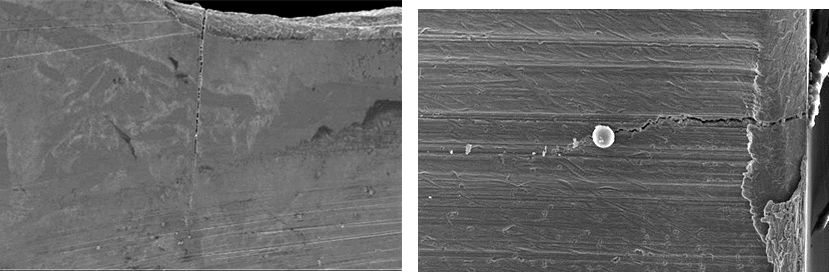

圖5   2^#裂紋外觀

（a）                                        （b）

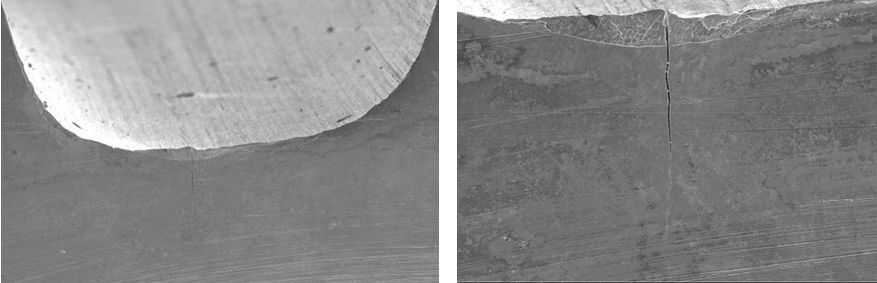

圖6   3#裂紋橫端面（徑向）形貌

2.斷口觀察

人為打開2^#、3^#裂紋，對裂紋斷口進行宏微觀觀察。

2^#、3^#裂紋斷口形貌相同。裂紋斷口宏觀較平整、未見明顯塑性變形，源區位于齒根端角（齒根與橫截面相交的端角）表面、小線源特征；齒根與橫截面相交的端角不夠圓滑，且加工面較粗糙，形貌如圖7、圖8所示。裂紋擴展區主要為沿晶形貌，局部為韌窩形貌，如圖9、圖10所示；人為打斷區為韌窩形貌，如圖11所示。

（a）                                                  （b）

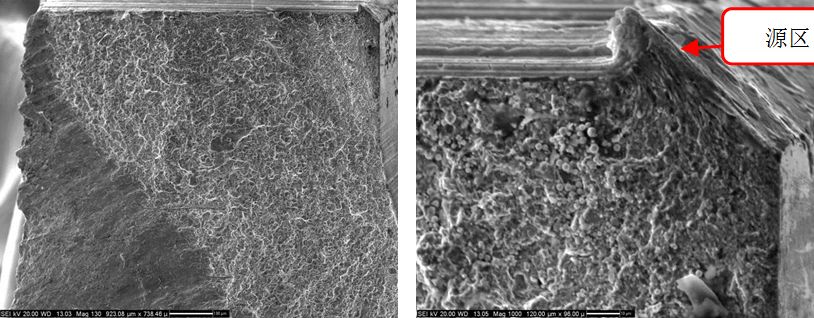

圖7  2^#裂紋斷口及源區位置

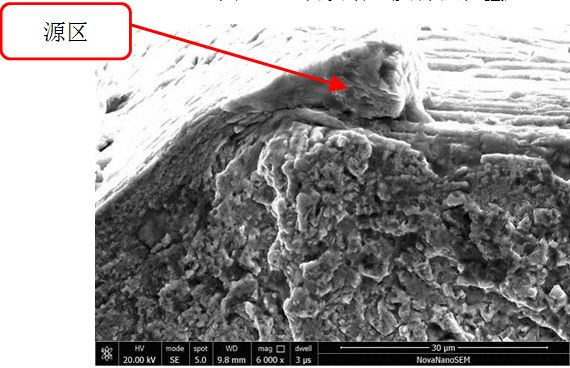

圖8   3^#裂紋斷口

（a）                                     （b）

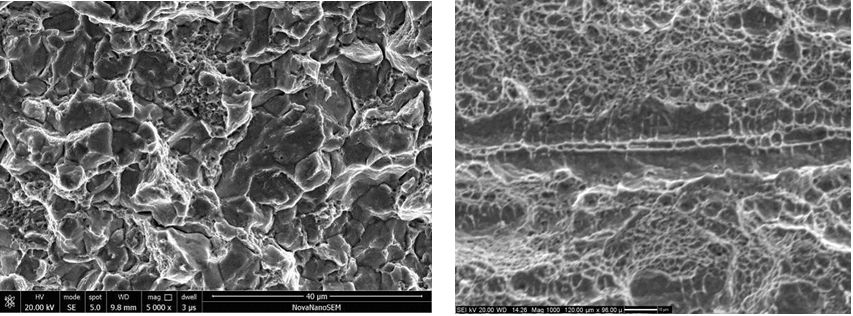

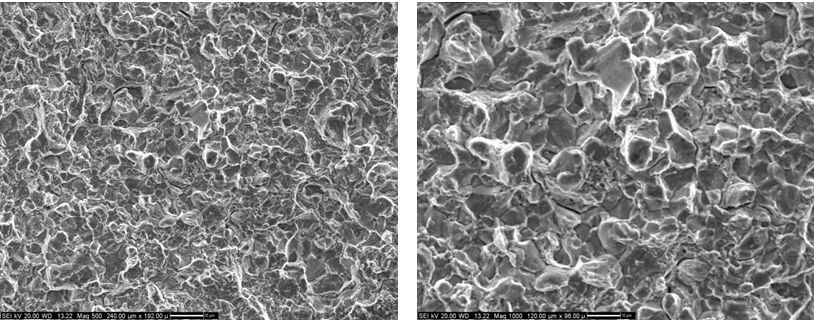

圖9   2^#裂紋擴展區斷口

 圖10   3^#裂紋擴展區斷口                     圖11  3^#裂紋人為打斷區斷口

3.金相檢查

沿齒輪軸橫剖面制取試樣，進行金相檢查。齒輪軸滲層區及基體組織均未見異常，如圖12～圖14所示。按照HB5492—2011《航空鋼制件滲碳、碳氮共滲金相組織分級與評定》，滲層區碳化物：1級，殘留奧氏體及馬氏體1～2級，心部基體組織為回火馬氏體+少量鐵素體，1～2級。均合格。裂紋外闊里細，裂紋兩側殘留奧氏體量略有增加，裂紋處顯微組織如圖15所示。

（a）50×                                 （b）500×

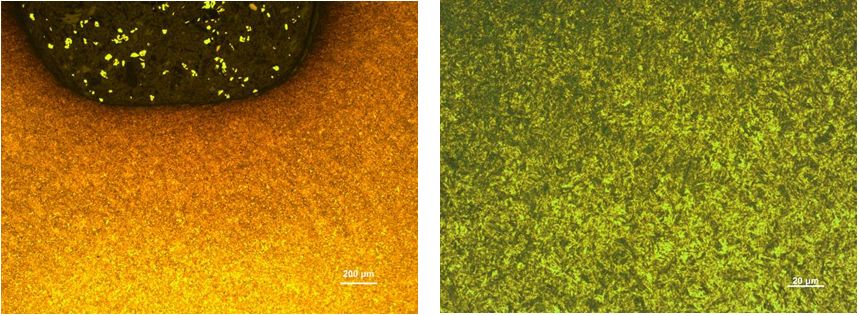

圖12   齒底滲層區組織

圖13   心部基體組織（500×）         圖14   1^#裂紋處組織（100×）

（a）200×                                    （b）500×

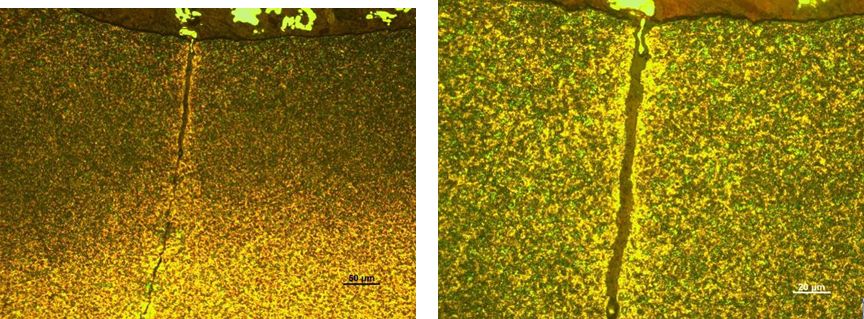

圖15   1^#裂紋處顯微組織

4.硬度檢測

在齒輪軸橫剖面制取的試樣上進行顯微硬度（滲層深度）和洛氏硬度測量，結果分別如表1～表3所示，齒輪軸的心部硬度約為41HRC，齒底表面硬度約為690HV（按GB/T1172—1999《黑色金屬硬度與強度換算值》換算為洛氏硬度為59.6HRC，與技術要求的≥60HRC的下限接近（略低，與裂紋的產生關系不大），無裂紋的齒齒底滲層深度約為0.37mm，滿足≥0.2mm要求?？梢?，齒輪軸的滲層、硬度、組織均符合技術條件要求。然而，裂紋附近齒底的顯微硬度明顯高于相同位置的非裂紋區，可見裂紋兩側有增碳增氮現象。

表1   齒輪軸齒底近表面硬度檢測結果（0.1mm處HV_0.5）

表2   齒輪軸齒底硬度梯度      （HV_0.5）

表3  齒輪軸基體洛氏硬度檢測結果     （HRC）

5.分析與討論

本批齒輪軸共113件，成品經磁粉探傷檢測只發現了4件零件的局部齒根處存在缺陷顯示。裂紋的位置和形貌相似。裂紋呈放射狀、分布于齒輪軸的一半圓周上，而另一半圓周及其余表面均無缺陷顯示。取其中的一件解剖進行原因分析。

齒輪軸裂紋宏觀斷口較平整，未見明顯塑性變形，源區位于齒根端角（齒根與橫截面相交的端角）表面、小線源特征。裂紋擴展區主要為沿晶形貌，局部為韌窩形貌，人為打斷區為韌窩形貌。上述特征表明齒輪軸裂紋的性質為沿晶脆性裂紋。

齒輪軸的滲層深度、硬度和顯微組織均未見異常，也均符合技術條件要求。齒輪軸的基體組織未見異常，心部硬度符合技術條件要求，裂紋附近未發現夾渣物等冶金缺陷。表明齒輪軸裂紋的產生與熱處理質量和基體材質關系不大。

齒輪軸顯示的4條裂紋呈放射狀分布于一半圓周位置（見圖4），裂紋較細小，徑向長度相近（0.302～0.358mm），基本位于滲層區內（滲層深度約為0.37mm）。裂紋附近的顯微硬度明顯高于相同位置的非裂紋區，裂紋兩側的顯微組織中殘留奧氏體量有所增多等表明，裂紋兩側有增碳增氮現象。

齒輪軸的最終熱處理工序安排為：碳氮共滲→高溫回火→機加工→淬火→負溫時效→正溫時效→吹砂→精加工。工藝路線中未安排校直工序，但在高溫回火工序后要求檢測 “各外圓跳動≤0.1mm”。經了解，現場生產中，碳氮共滲+回火后會有個別零件外圓跳動較大，超出公差要求，加工者會挑出來對其進行校直。若校直過程控制不當，會在三點彎曲校直時拉應力最大的下半方外圓上產生裂紋。單從三點彎曲校直的受力來分析，裂紋不應沿著軸向開裂。但是由圖5b和圖7可見，裂紋源區過渡不夠圓滑，加工刀痕粗糙。改變了零件表面的應力分布。加之滲碳層組織的變形能力較差，就在應力較大齒根端角處形成了較細小的裂紋。在隨后的淬火工序，為防止原滲碳層表面脫碳，淬火在碳勢約為0.88%的保護性氣氛中保溫約1h，此過程會使已形成的校直裂紋兩側有輕微的滲入現象，導致裂紋兩側的硬度和顯微組織發生了改變。因此，該批產品內少量零件上探傷顯示的缺陷為校直裂紋。

針對以上問題，我們對熱處理工藝進行了細化，要求在淬火前操作者對來件的外圓跳動進行分檢。跳動超差嚴重的直接報廢，輕微的進行校直。所有經過校直的零件必須進行去應力退火和磁粉探傷，防止校直缺陷件流出，取得了良好成效。

6.結語

（1）齒輪軸磁粉探傷顯示由裂紋引起，裂紋的性質為沿晶脆性裂紋。

（2）齒輪軸裂紋的產生，是因?yàn)閭€(gè)別零件碳氮共滲后變形超差，增加了校直工序。而由于校直過程控制不當，所以產生了應力裂紋。
