引言
第一代集裝箱船的建造始于20世紀(jì)60年代中期，經(jīng)過半個世紀(jì)的發(fā)展，集裝箱船已經(jīng)從最初的幾百箱發(fā)展到如今的20000標(biāo)準(zhǔn)箱以上的超大型集裝箱船。隨著科技的進(jìn)步，不僅是集裝箱船的載重量的增加，在船體設(shè)計、結(jié)構(gòu)建造、控制系統(tǒng)等諸多方面得到了快速的發(fā)展。2006 年馬士基“Emma Maersk”號集裝箱船的建成及運行標(biāo)志著萬箱級的集裝箱船時代已經(jīng)到來。
馬士基“Emma Maersk”號集裝箱船
集裝箱船的快速發(fā)展主要源于經(jīng)濟(jì)的發(fā)展及環(huán)保的需求。經(jīng)濟(jì)的發(fā)展促進(jìn)了全球貿(mào)易，對集裝箱船的需求也隨之增加。同時，綠色建造、綠色運營的理念在集裝箱船中得到充分體現(xiàn)，由于超大型集裝箱船的燃油效率提升及運行成本、建造成本的降低，10000標(biāo)準(zhǔn)箱以上的超大型集裝箱船已經(jīng)成為主流，在2015年已經(jīng)開始了20000標(biāo)準(zhǔn)箱以上的集裝箱船的建造，并且在未來有望向30000標(biāo)準(zhǔn)箱的超級集裝箱船發(fā)展。
超大型集裝箱的建造及運行給市場、建造、環(huán)保、港口建設(shè)等都帶來了巨大的機(jī)遇與挑戰(zhàn)。其中一個重要的挑戰(zhàn)就是超大型集裝箱船建造用材料的選擇。由于結(jié)構(gòu)大型化改變了船體結(jié)構(gòu)的受力狀態(tài)，導(dǎo)致船體結(jié)構(gòu)中的艙口圍頂板、腹板及上甲板邊板、舷頂列板和某些局部區(qū)域（艙口角隅）處于較高應(yīng)力水平，從而要求船體結(jié)構(gòu)具有較高的強(qiáng)度和剛度。為了解決上述問題，可以通過增加鋼板厚度或采用更高強(qiáng)度鋼板。目前，10000TEU以上的集裝箱船的設(shè)計和建造普遍采用高強(qiáng)度超厚板，在設(shè)計和建造上已開始采用屈服強(qiáng)度為40、47公斤級、最大設(shè)計厚度達(dá)到80mm以上的高強(qiáng)鋼超厚板。
另一個壓力來自于船舶的安全性。高強(qiáng)鋼超厚板的使用給船體結(jié)構(gòu)的安全可靠性帶來了隱患：高強(qiáng)鋼會使結(jié)構(gòu)的安全富裕度下降；板厚規(guī)格的增大，導(dǎo)致焊縫初始缺陷存在幾率增大；更為重要的是會使構(gòu)件的應(yīng)力狀態(tài)從平面應(yīng)力狀態(tài)轉(zhuǎn)變?yōu)槠矫鎽?yīng)變狀態(tài)，導(dǎo)致船體結(jié)構(gòu)發(fā)生低應(yīng)力脆性斷裂的幾率大大增加。因此，必須采取相應(yīng)的防脆斷措施以保證大型集裝箱船體結(jié)構(gòu)的安全可靠性。為保證船體結(jié)構(gòu)的安全可靠，防止脆性斷裂破壞的發(fā)生，在船體結(jié)構(gòu)設(shè)計中一般采用防開裂設(shè)計方法和止裂設(shè)計方法。目前，焊縫錯位并利用基體鋼板止裂可以避免開止裂孔、開止裂孔并在內(nèi)部填充高韌性焊材兩種設(shè)計方法的不足，但需要基體鋼板具有足夠的止裂性能。
針對大型集裝箱船結(jié)構(gòu)安全可靠性問題，2011年初，國際船級社協(xié)會(IACS)船體委員會專門成立了PT52工作組，制定了50～100 mm厚船用高強(qiáng)鋼安全應(yīng)用的相關(guān)標(biāo)準(zhǔn)。2013年1月，國際船級社協(xié)會(IACS)正式發(fā)布名為“YP47鋼板的使用要求”的統(tǒng)一要求(編號UR W31)，該規(guī)范適用于國際船級社協(xié)會所屬船級社在2014年1月1日及以后簽訂的造船協(xié)議的船舶。IACS的統(tǒng)一要求止裂鋼板的-10℃條件下止裂韌性（Kca）最低值為6000N/mm3/2 [1]。各船級社也相應(yīng)頒布了關(guān)于超大型集裝箱船用止裂鋼的指南，其中包括日本船級社（NK）、英國勞氏船級社（LR）、挪威船級社（DNV）、美國船級社（ABS）、德國船級社（GL）、法國船級社（BV）及中國船級社（CCS）。在各國船級社的指南中，除了對材料的化學(xué)成分及常規(guī)的力學(xué)性能做要求外，還特殊指出材料在認(rèn)可時必須進(jìn)行深缺口試驗或裂紋尖端張開位移(CTOD)試驗、采用UR33附件2中的標(biāo)準(zhǔn)ESSO試驗測試方法或其他可替代的方法(如雙重拉伸試驗方法等)以獲得參考的裂紋止裂韌性值，同時需要滿足一定的規(guī)定數(shù)值，并在材料認(rèn)可達(dá)到要求后標(biāo)識以COD或BCA后綴以區(qū)分滿足不同性能要求的材料。
表1為主要船級社對超大型集裝箱船用EH47的性能要求，可見與普通船板相比，除了材料的低溫沖擊要求提高外，在衡量材料的疲勞、止裂性能方面提出了額外的嚴(yán)格要求。
表1 GL、ABS、CCS等主要船級社對高止裂EH47船板的力學(xué)性能要求
針對船用高強(qiáng)鋼超厚板的止裂性能，日本和韓國已進(jìn)行了多年研究，積累了大量數(shù)據(jù)，推出了相應(yīng)的評價方法和技術(shù)指標(biāo)，并已開始在實船建造中進(jìn)行應(yīng)用，歐美一些國家也相繼啟動了這方面的研究工作。2014年10月，JFE鋼鐵宣布，該公司成功開發(fā)出大型集裝箱船甲板上部結(jié)構(gòu)用高強(qiáng)度、高止裂厚板，板厚80mm，是當(dāng)時世界上最厚的同類產(chǎn)品（參考文獻(xiàn)2）；韓國浦項鋼鐵集團(tuán)公司利用梯度溫度型ESSO試驗對最大板厚為80mm的EH47船用高強(qiáng)厚板的止裂性能進(jìn)行了研究，研究結(jié)果表明該公司生產(chǎn)的厚板在-10℃下的止裂韌性Kca達(dá)到7960N/mm3/2，由此認(rèn)為該級鋼板的止裂性能滿足船體結(jié)構(gòu)建造的要求（參考文獻(xiàn)3）。
與國外相比，我國在高強(qiáng)鋼超厚板止裂性能評價方法和技術(shù)指標(biāo)研究方面尚處于起步階段，落后于日本和韓國，應(yīng)用研究的落后制約了高強(qiáng)鋼超厚板在國內(nèi)集裝箱船建造領(lǐng)域的應(yīng)用。2014年開始，中國的寶鋼、鞍鋼、沙鋼、南鋼、湘鋼等鋼鐵公司先后進(jìn)行超大型集裝箱船用高止裂鋼的研制開發(fā)，而且中國的洛陽725研究所針對特厚板的止裂性能的評價裝置、評價方法進(jìn)行了專項研究，并取得評價資質(zhì)，為止裂鋼用于超大型集裝箱船舶的設(shè)計、建造和走向國際市場提供了技術(shù)支撐。
針對超大型集裝箱船用EH40、EH47止裂鋼的各項性能要求，寶鋼采用TMCP工藝研制生產(chǎn)了最大厚度為90mm的厚板，采用超低碳微合金的成分設(shè)計，通過控制軋制、控制冷卻工藝，保證微觀組織不僅滿足高強(qiáng)度、高韌性的要求，同時具有優(yōu)良的止裂性能。文中對不同厚度、不同微合金成分中的產(chǎn)品之間的止裂性也能做了比較研究，下面大家可以具體看一下。
最大厚度90mm的寶鋼止裂鋼
1止裂鋼的研制
1.1止裂鋼的工藝
為滿足EH40、EH47厚板鋼高強(qiáng)度、良好的低溫韌性和優(yōu)良焊接性能，特別是低溫止裂性能，成分采用了低的碳含量、中等含量錳、超低硫、磷的控制，為了細(xì)化晶粒尺寸和更好地進(jìn)行TMCP控制，采用Nb微合金化，同時采用控制組織的Cr、Mo合金化成分設(shè)計，適當(dāng)?shù)卦黾覥u、Ni等合金元素。
煉鋼工藝采用低碳、超低硫、夾雜物形態(tài)控制的純凈鋼冶煉技術(shù)，以保證厚規(guī)格船板的低溫沖擊韌性。鐵水經(jīng)轉(zhuǎn)爐冶煉，再進(jìn)行RH、LF爐外精煉，澆鑄成300mm/360mm厚的連鑄板坯。熱軋在寶鋼的5米厚板軋機(jī)上進(jìn)行，工藝采用了強(qiáng)控軋控冷的TMCP技術(shù)，采用兩階段的控制軋制，并充分保證再結(jié)晶區(qū)的變形量。軋制后采用ACC加速冷卻保證變形后相變組織，為了滿足高強(qiáng)度厚板的低溫韌性，組織控制以得到多邊形鐵素體+針狀鐵素體為主。通過成分和工藝的最佳配合，以獲得優(yōu)良的綜合性能。
生產(chǎn)工藝路線為：鐵水預(yù)處理→轉(zhuǎn)爐冶煉→爐外精煉（RH＋LF，Ca處理）→連鑄→板坯再加熱→控制軋制→控制冷卻。
部分船級社在規(guī)范指南中針對EH40、EH47的個別合金成分要求就有差異，但在性能上，尤其是低溫止裂性能上是沒有差異的。為了比較個別成分（特別是對韌性影響比較大的Ni元素）對低溫韌性、止裂性能影響，在成分上設(shè)計低Ni和高Ni兩種成分；同時，為了比較同一成分條件下，厚度效應(yīng)對止裂性能的影響，采用相同工藝軋制了厚度為50、80、90mm的鋼板進(jìn)行比較。
1.2止裂鋼板的成分
超大型集裝箱船用EH40、EH47，鋼板厚度基本在70～90mm左右，同時要求具有高的強(qiáng)度、優(yōu)良低溫沖擊及焊接性能，同時在止裂方面特殊要求，因此在成分上采用了低碳微合金成分設(shè)計，EH47設(shè)計了高Ni、EH40采用低Ni成分；采用高Ni的A成分軋制了50、80、90mm的鋼板,鋼板分別標(biāo)識為A-50、A-80、A-90；采用高Ni和低Ni(標(biāo)識為B成分)的板坯軋制了厚度均為90mm的鋼板，鋼板分別標(biāo)識為A-90、B-90。實際化學(xué)成分如表1。
表1寶鋼研制的DH40、EH40 TMCP船板的化學(xué)成分（wt%）
上述成分滿足ABS、CCS、GL、DNV船級社標(biāo)準(zhǔn)對EH40、EH47的要求，A、B兩組的成分除Ni含量有明顯的差異外，其他合金元素類型、含量基本相同，這樣Ceq的差別僅僅是由于Ni含量不同導(dǎo)致的。A、B鋼同時具有較低的Ceq和Pcm保證了高強(qiáng)度鋼具有較好的焊接性。
1.3 EH47厚板的拉伸性能及微觀組織
對研制的鋼板，在鋼板厚度1/4和1/2處均進(jìn)行性能檢驗。分別進(jìn)行力學(xué)拉伸性能、維氏硬度實驗及微觀組織檢驗。力學(xué)拉伸按標(biāo)距50mm棒狀拉伸試樣，具體性能見表2。
表2寶鋼研制的EH47/EH40級TMCP船板的機(jī)械性能

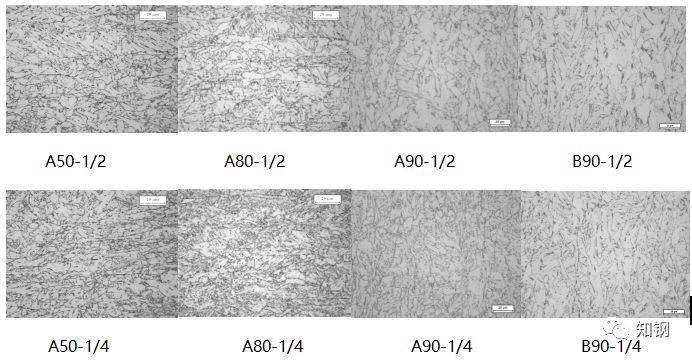

圖1不同厚度規(guī)格的EH40、EH47鋼板的微觀組織
可見，無論是50mm厚、還是80mm、90mm厚的EH40、EH47厚板鋼的強(qiáng)度性能及硬度性能均滿足規(guī)范標(biāo)準(zhǔn)的要求，并且具有一定的富余量。采用同一成分A軋制的EH47、厚度分別為50、80、90mm厚度的鋼板，可以看出隨著厚度增加，強(qiáng)度有下降，同時在板厚度1/2和1/4處的強(qiáng)度差異略有增加。但硬度上的差異比較明顯，同一成分軋制不同厚度的鋼板，硬度最大相差30Hv10。而不同成分軋制的EH40、EH47的90mm厚鋼板，由于EH40有更低的Ceq，強(qiáng)度、硬度低于EH47同等厚度鋼板。
同時，由于厚度的差異，80mm、90mm厚的鋼板的板厚度1/2和1/4的強(qiáng)度性能有一定差異，這種差異在微觀組織上也有一定的表現(xiàn)，如圖1所示。由于變形在厚度方向的不均勻分布及冷卻強(qiáng)度的不同，越接近鋼板表面的組織越細(xì)小，針狀鐵素體的比例也越高。這種組織上的差異影響了力學(xué)性能。
止裂鋼用于集裝箱船
1.1 EH47厚板的低溫沖擊韌性
超大型集裝箱船對船體應(yīng)力設(shè)計、結(jié)構(gòu)完整性與材料的強(qiáng)韌性選擇提出了嚴(yán)格的要求。超大集裝箱船的艙口大開口度決定了超厚規(guī)格高強(qiáng)船板低溫韌性在這類船體設(shè)計與選材中占據(jù)重要地位。金屬材料的韌性表征了材料在彈性變形、塑性變形和斷裂過程中吸收能量的能力。材料具有良好的韌性保證在服役條件下不至于突然發(fā)生脆性斷裂，從而使工程結(jié)構(gòu)具有良好的安全性。因此，各船級社在超大型集裝箱船用高強(qiáng)度EH40、EH47止裂鋼的指南中均作出嚴(yán)格的規(guī)定。本文對不同厚度的EH47試制鋼板進(jìn)行了系列溫度的夏比沖擊實驗，夏比V型缺口沖擊按ASTM E23標(biāo)準(zhǔn)。
表1為試制的EH40、EH47厚板的低溫夏比沖擊性能的結(jié)果。根據(jù)檢驗結(jié)果，可以看出A、B兩種成分的鋼、應(yīng)用同一成分A軋制的不同厚度EH47鋼板在-40°C時都具有較高的沖擊功，最低也在260J以上，由于軋制壓縮比不同，隨厚度的增加沖擊功略有下降。不同Ni含量相同厚度規(guī)格的EH40、EH47在-40°C時的沖擊功大小差別不大，沖擊功轉(zhuǎn)變曲線的上平臺幾乎沒有差別。但由于壓縮比不同及Ni含量不同導(dǎo)致的低溫韌性差異在夏比沖擊的連續(xù)溫度韌脆轉(zhuǎn)變曲線和隨后的雙重拉伸測定Kca數(shù)值的試驗中表現(xiàn)明顯。這也就是為什么不能單純用低溫夏比沖擊功來衡量止裂鋼的低溫性能的原因。

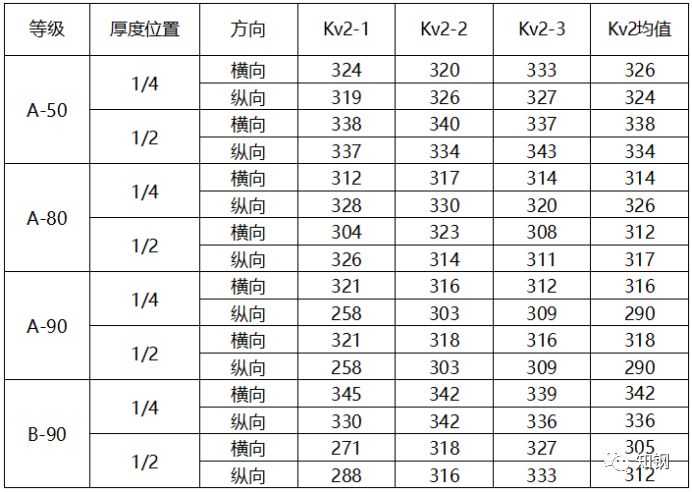

表1 寶鋼研制的EH47級TMCP船板-40°C的夏比沖擊功(J)
圖1 不同厚度規(guī)格的EH40、EH47鋼板的夏比沖擊連續(xù)溫度轉(zhuǎn)變曲線
1.2 EH47的NDT性能
落錘試驗是在已知力學(xué)約束條件下測量材料對固有斷裂擴(kuò)展的抗力。落錘試驗有測定無塑性轉(zhuǎn)變溫度落錘試驗（NDT）和落錘撕裂試驗（DWTT），用來測定材料在低溫下的韌脆轉(zhuǎn)變特性。 NDT 落錘試驗方法在船舶、海洋工程領(lǐng)域得到廣泛應(yīng)用，結(jié)構(gòu)材料的NDT 溫度低于結(jié)構(gòu)的最低使用溫度便具有足夠的抗脆斷安全性能；NDT按標(biāo)準(zhǔn)《GB/T 6803-2008 鐵素體鋼的無塑性轉(zhuǎn)變溫度落錘試驗方法》進(jìn)行落錘試驗，確定NDTT如表2所示。
實際上，由于試驗設(shè)備或試驗標(biāo)準(zhǔn)規(guī)定，對于特厚鋼板的NDT試樣只能減薄，不能衡量全尺寸條件下材料的斷裂韌性，一般情況下是保留了一個軋制面。本次實驗，按照船級社要求，對厚度為90mm分別取鋼板的近表面、1/4、1/2厚度位置進(jìn)行NDT性能性能檢驗。因為采用強(qiáng)控制軋制和控制冷卻，EH40、EH47在近表面、板厚1/4處的NDT轉(zhuǎn)變溫度相同，但在板厚1/2處顯示出差異。同樣，對于同一成分軋制的厚度不同的EH47厚板，在板厚1/2處，鋼板增厚，NDT轉(zhuǎn)變溫度升高。
表2 EH40、EH47厚板的 NDT性能結(jié)果
1.3 CTOD性能
CTOD是裂紋張開位移英文字頭的縮寫(Crack-tip Opening Displacement)，—般用δ表示，對具有一定裂紋的構(gòu)件，當(dāng)載荷逐漸增加，原裂紋尖端張開的位移δ逐漸增大。當(dāng)裂紋張開位移δ達(dá)到材料一定臨界值δc時，裂紋就擴(kuò)展而破斷。就把這個臨界值δc作為材料斷裂韌性的指標(biāo)。CTOD值的大小，反映了裂紋尖端材料抵抗開裂的能力。其值越大，表示裂紋尖端材料的抗開裂性能越好，即韌性越好。
試驗按照BS7448標(biāo)準(zhǔn)進(jìn)行 ,采用全厚度尺寸試樣。試驗結(jié)果如表3所示。根據(jù)試驗結(jié)果可以看出同一成分軋制厚度分別為50、90mm的EH47、EH40厚鋼板，母材的-10°C的CTOD性能結(jié)果差異不大，δ值都在1.0mm以上。焊接接頭的CTOD性能在-10°C大于0.20mm。試驗結(jié)果表明研制的EH40、EH47鋼板，厚度規(guī)格從50～90mm的CTOD性能完全滿足船級社指南要求的數(shù)值。
表3 EH40、EH47厚板的CTOD性能
表4 EH40、EH47焊接接頭的CTOD性能
1.4 EH47的動態(tài)止裂性能
由于鋼板厚度的增加，材料受到?jīng)_擊時的潛在平面應(yīng)變條件的危險性制約，在韌脆轉(zhuǎn)變溫區(qū)上平臺服役，以及通過材料自身的韌性阻止因焊接缺陷、應(yīng)力集中、強(qiáng)度失配等造成的脆性裂紋擴(kuò)展，這是超厚規(guī)格高強(qiáng)船板選材與船體結(jié)構(gòu)安全設(shè)計的關(guān)鍵。EH40、EH47級止裂鋼用于舷頂列板和甲板邊板，為防止用于集裝箱船縱向構(gòu)件的特厚鋼板發(fā)生脆性斷裂，根據(jù)國際船級社協(xié)會及NK、BV、CCS等船級社公布超大型集裝箱船用EH47止裂判據(jù)是，-10℃ 時Kca 需大于6000N/mm3/2。目前有關(guān)船板止裂韌性Kca 的評價技術(shù)有ESSO及雙重拉伸的實驗方法。ESSO及雙重拉伸實驗方法最大優(yōu)點是可以最大限度還原鋼板在船板上的真實服役情況。標(biāo)準(zhǔn)試樣為0.5×0.5m，超大型試樣需2.4×2.0m，臥式拉伸機(jī)需具備5000t 以上的載荷能力。本文采用雙重拉伸的試驗方法對寶鋼研制生產(chǎn)A50、A80、A90、B90的EH47止裂鋼進(jìn)行了Kca的測定，根據(jù)試驗測定的數(shù)據(jù)按指南中要求進(jìn)行回歸，得到-10°C下該鋼板的Kca數(shù)值，結(jié)果如下表。
表5 EH40、EH47的雙重拉伸Kca數(shù)值結(jié)果

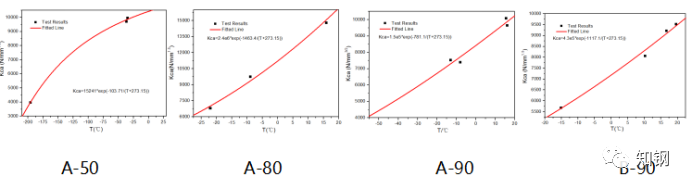

圖3 雙重拉伸方法測定Kca的回歸曲線
可以看出，采用更大尺寸的全厚度試樣，厚度效應(yīng)和合金成分效應(yīng)就充分顯現(xiàn)出來。在同一成分條件下，A-50的Kca值接近10000N/mm2/3,但厚度達(dá)到90mm時，Kca值降為7500N/mm2/3。大于80mm厚度的鋼板處于平面應(yīng)變狀態(tài)，Kca數(shù)值急劇下降；同時，比較同樣厚度的A-90和B-90,能夠明顯提高低溫沖擊韌性的Ni含量在大尺寸止裂試驗中充分顯示出來了。
也可以看出，對40kg級別的止裂鋼，盡管厚度已經(jīng)達(dá)到90mm，鋼板的低溫夏比沖擊性能、不同厚度位置的NDT性能、母材的CTOD性能都表現(xiàn)得比較好，與指南要求的指標(biāo)有富裕量，但對比47KG級別止裂鋼，卻比高Ni含量的Kca數(shù)值更接近要求的極限。因此，只有全尺寸試樣能夠衡量出止裂性能。根據(jù)本文的試驗結(jié)果，對于止裂鋼在批量工業(yè)生產(chǎn)時要求化學(xué)成分和工藝更加重要，對于40kg級別的止裂鋼，采用TMCP的軋制工藝生產(chǎn)，Ni含量為0.35%是保證的下限數(shù)值，而對于47kg級別這個數(shù)值應(yīng)更高。
1.5 EH40、EH47的厚鋼板的焊接性能
隨著鋼板厚度的增加，帶來了大量焊接及焊后工作。因此，對所用材料提出要求具有優(yōu)良焊接性能。低的碳當(dāng)量Ceq和裂紋敏感指數(shù)Pcm保證了高強(qiáng)度EH40、EH47厚板鋼優(yōu)良的焊接性能。按照船級社規(guī)范要求，進(jìn)行了母材可焊接性能試驗。試驗采用埋弧焊接方式，坡口為K型，分別測定了焊接熱輸入量為15KJ/cm和45KJ/cm后的強(qiáng)度及焊接熱影響區(qū)的低溫韌性。焊接接頭的強(qiáng)度、低溫韌性、硬度均滿足船級社相應(yīng)鋼級的要求。
表6 EH40、EH47厚板的焊接性能結(jié)果
上述焊接性能結(jié)果表明，研制生產(chǎn)的最大厚度為90mm的EH40、EH47止裂鋼具有優(yōu)良的焊接性能，能夠滿足超大型集裝箱船的建造使用要求。
2 結(jié)論
寶鋼研制生產(chǎn)的最大厚度為90mm 超大型集裝箱船用EH40、EH47止裂鋼，采用低碳微合金化的成分設(shè)計，熱軋采用強(qiáng)控軋控冷工藝，得到具有鐵素體+針狀鐵素體組織。試制的鋼板在具有高強(qiáng)度的同時，還具有良好的低溫沖擊韌性、NDT、CTOD性能，采用雙重拉伸方法測定了鋼板的止裂性能指標(biāo)Kca值大于6000N/mm3/2,各項性能指標(biāo)完全滿足各船級社對超大型集裝箱船用止裂鋼的要求，可用于制造超大型集裝箱船的船體結(jié)構(gòu)。同時，通過對比試驗結(jié)果表明，在生產(chǎn)特厚（>80mm）的高強(qiáng)度止裂鋼時，控制關(guān)鍵合金元素的含量和生產(chǎn)工藝，對保證母材鋼板的止裂性能同等重要，這一結(jié)論將在以后的工作中積累數(shù)據(jù)加以進(jìn)一步證實。
(本文來源于慧創(chuàng)綜合平臺，特邀作者：高珊)
慧創(chuàng)iBaosteel是寶鋼股份連接用戶和體系內(nèi)外部服務(wù)資源的網(wǎng)上界面，一方面聚攏客戶與服務(wù)資源、收集用戶需求（技術(shù)需求與商務(wù)需求），一方面依托內(nèi)外部體系資源提供技術(shù)營銷、供應(yīng)鏈服務(wù)，包括普通用戶的商務(wù)智助服務(wù)和戰(zhàn)略用戶的定制化服務(wù)，向用戶傳遞價值，提升品牌影響力，打造寶鋼股份營銷新優(yōu)勢，完成從信息化支持傳統(tǒng)業(yè)務(wù)模式，向“互聯(lián)網(wǎng)＋”支持智慧營銷模式轉(zhuǎn)型。
參考文獻(xiàn)
[1] 韓雨等.超大型集裝箱船用鋼版YP47使用規(guī)范的解讀[J].冶金信息導(dǎo)刊，2014.3:64-66.
[2] 2014年鋼鐵行業(yè)十大技術(shù)要聞[N].世界金屬導(dǎo)報，2015.
[3] Ki Bong Kang. Development of High Strength and High Performance Linepipe and Shipbuilding Steels[J].Advanced Steels,April 2011:281-288.
| |
|
? 請關(guān)注 微信公眾號: steeltuber. 轉(zhuǎn)載請保留鏈接: http://www.lzcyjx.com/Steel-Mill/ZhiLieGang.html
|
