是以壓痕塑性變形深度來確定硬度值指標(biāo)。以0.002毫米作為一個硬度單位。當(dāng)HB>450或者試樣過小時，不能采用布氏硬度試驗而改用洛氏硬度計量。它是用一個頂角120°的金剛石圓錐體或直徑為1.59、3.18mm的鋼球，在一定載荷下壓入被測材料表面，由壓痕的深度求出材料的硬度。根據(jù)試驗材料硬度的不同，分三種不同的標(biāo)度來表示：

HRA：是采用60kg載荷和鉆石錐壓入器求得的硬度，用于硬度極高的材料(如硬質(zhì)合金等)。

HRB：是采用100kg載荷和直徑1.58mm淬硬的鋼球，求得的硬度，用于硬度較低的材料(如退火鋼、鑄鐵等)。

HRC：是采用150kg載荷和鉆石錐壓入器求得的硬度，用于硬度很高的材料(如淬火鋼等)。

洛氏硬度試驗采用三種試驗力，三種壓頭，它們共有9種組合，對應(yīng)于洛氏硬度的9個標(biāo)尺。這9個標(biāo)尺的應(yīng)用涵蓋了幾乎所有常用的金屬材料。最常用標(biāo)尺是HRC、HRB和HRF，其中HRC標(biāo)尺用于測試淬火鋼、回火鋼、調(diào)質(zhì)鋼和部分不銹鋼。這是金屬加工行業(yè)應(yīng)用最多的硬度試驗方法。HRB標(biāo)尺用于測試各種退火鋼、正火鋼、軟鋼、部分不銹鋼及較硬的銅合金。HRF標(biāo)尺用于測試純銅、較軟的銅合金和硬鋁合金。HRA標(biāo)尺盡管也可用于大多數(shù)黑色金屬，但是實際應(yīng)用上一般只限于測試硬質(zhì)合金和薄硬鋼帶材料。

表面洛氏硬度試驗采用三種試驗力，兩種壓頭，它們有6種組合，對應(yīng)于表面洛氏硬度的6個標(biāo)尺。表面洛氏硬度試驗是對洛氏硬度試驗的一種補充，在采用洛氏硬度試驗時，當(dāng)遇到材料較薄，試樣較小，表面硬化層較淺或測試表面鍍覆層時，就應(yīng)改用表面洛氏硬度試驗。這時采用與洛氏硬度試驗相同的壓頭，采用只有洛氏硬度試驗幾分之一大小的試驗力，就可以在上述試樣上得到有效的硬度試驗結(jié)果。表面洛氏硬度的N標(biāo)尺適用于類似洛氏硬度的HRC、HRA和HRD測試的材料；T標(biāo)尺適用于類似洛氏硬度的HRB、HRF和HRG測試的材料。

HRC標(biāo)尺的使用范圍是20~70HRC，當(dāng)硬度值小于20HRC時，因為壓頭的圓錐部分壓入太多，靈敏度下降，這時應(yīng)改用HRB標(biāo)尺。盡管HRC標(biāo)尺被規(guī)定的上限值為70HRC，但是當(dāng)試樣硬度大于67HRC時，壓頭尖端承受的壓力過大，金剛石容易損壞，壓頭壽命會大大縮短，因此一般應(yīng)改用HRA標(biāo)尺。

HRA標(biāo)尺的使用范圍是20-88HRA，由美國標(biāo)準(zhǔn)ASTM E140可以獲得以下?lián)Q算關(guān)系：

27HRA≈30HRB

60HRA≈100HRB≈20HRC

85.6HRA≈68HRC

可見，HRA標(biāo)尺的測試范圍涵蓋了從軟鋼（HRB）、硬鋼（HRC）到硬質(zhì)合金的硬度范圍。然而，事實上HRA標(biāo)尺很少用于測試軟鋼，主要用于測試薄硬鋼板、深層滲碳鋼和硬質(zhì)合金。在硬質(zhì)合金方面，由于技術(shù)進(jìn)步，有些材料硬度已達(dá)到93-94HRA，這已超出標(biāo)準(zhǔn)規(guī)定。工程上超出HRA高端的測量范圍已成為慣例。 HRA標(biāo)尺有一個特殊用途。在使用洛氏硬度計測試鋼試樣時，如果不知試樣是軟鋼還是硬鋼，可先用HRA標(biāo)尺試測一下，當(dāng)硬度值小于60HRA時可改用HRB標(biāo)尺，當(dāng)硬度值大于60HRA時可改用HRC標(biāo)尺。

HRB標(biāo)尺的使用范圍是20~100HRB，當(dāng)硬度值低于20HRB時，由于鋼球的壓入深度過大，金屬蠕變加劇，試樣在試驗力作用下的變形時間延長，測試值準(zhǔn)確度降低，此時應(yīng)改用HRF標(biāo)尺。當(dāng)硬度值大于100HRB時，因為鋼球壓入深度過淺，靈敏度降低，精度下降，此時應(yīng)改用HRC標(biāo)尺。在使用HRB標(biāo)尺測試鋼試樣時，一個特別值得注意的地方是：當(dāng)預(yù)先不知道試樣是軟鋼還是硬鋼時，決不可使用HRB標(biāo)尺做測試，因為用鋼球壓頭誤測了淬火鋼，鋼球就可能會變形，鋼球壓頭就會損壞，這是鋼球壓頭損壞的主要原因。遇到這種情況時應(yīng)先用金剛石壓頭，用HRA標(biāo)尺測試一下，再決定是用HRB還是用HRC。

HRF標(biāo)尺的使用范圍是60~100HRF。HRF標(biāo)尺是國外使用較多的一個標(biāo)尺，它是測試純銅和較軟的銅合金材料很好的檢測手段。但是在我國，也存在標(biāo)準(zhǔn)硬度塊短缺的問題，它的應(yīng)用也受到了限制。

HRG標(biāo)尺適用于HRB值接近100的材料，對于鈹青銅、磷青銅、可鍛鑄鐵這些硬度范圍介于HRB標(biāo)尺的高端和HRC標(biāo)尺低端的材料，如果改用HRG標(biāo)尺，就可以大大改善測試的靈敏度，提高測試精度。

其他

1.HRC含意是洛氏硬度C標(biāo)尺，

2.HRC和HB在生產(chǎn)中的應(yīng)用都很廣泛

3.HRC適用范圍HRC 20－－67，相當(dāng)于HB225－－650

若硬度高于此范圍則用洛氏硬度A標(biāo)尺HRA。

若硬度低于此范圍則用洛氏硬度B標(biāo)尺HRB。

布氏硬度上限值HB650,不能高于此值。

4.洛氏硬度計C標(biāo)尺之壓頭為頂角120度的金剛石圓錐，試驗載荷為一確定值，中國標(biāo)準(zhǔn)是150公斤力。

布氏硬度計之壓頭為淬硬鋼球（HBS)或硬質(zhì)合金球（HBW），試驗載荷隨球直徑不同而不同，從3000到31.25公斤力。

5.洛氏硬度壓痕很小，測量值有局部性，須測數(shù)點求平均值，適用成品和薄片，歸于無損檢測一類。

布氏硬度壓痕較大，測量值準(zhǔn)，不適用成品和薄片，一般不歸于無損檢測一類。

6.洛氏硬度的硬度值是一無名數(shù)，沒有單位。（因此習(xí)慣稱洛氏硬度為多少度是不正確的。）

布氏硬度的硬度值有單位，且和抗拉強度有一定的近似關(guān)系。

7.洛氏硬度直接在表盤上顯示、也可以數(shù)字顯示，操作方便，快捷直觀，適用于大量生產(chǎn)中。

布氏硬度需要用顯微鏡測量壓痕直徑，然后查表或計算，操作較繁瑣。

8.在一定條件下，HB與HRC可以查表互換。其心算公式可大概記為：1HRC≈10HB。

布氏硬度(HB)一般用于材料較軟的時候，如有色金屬、熱處理之前或退火后的鋼鐵。洛氏硬度(HRC)一般用于硬度較高的材料，如熱處理后的硬度等等。

布氏硬度(HB)是以一定大小的試驗載荷，將一定直徑的淬硬鋼球或硬質(zhì)合金球壓入被測金屬表面，保持規(guī)定時間，然后卸荷，測量被測表面壓痕直徑。布氏硬度值是載荷除以壓痕球形表面積所得的商。一般為：以一定的載荷將一定大小的淬硬鋼球壓入材料表面，保持一段時間，去載后，負(fù)荷與其壓痕面積之比值，即為布氏硬度值(HB)，單位為公斤力/mm2 (N/mm2)。

測試載荷與測試鋼球的直徑需根據(jù)材料的實際性能再確定。

維氏硬度試驗方法是英國史密斯（R.L.Smith）和塞德蘭德（C.E.Sandland）于1925年提出的。英國的維克斯—阿姆斯特朗（Vickers-Armstrong）公司試制了第一臺以此方法進(jìn)行試驗的硬度計。和布氏、洛氏硬度試驗相比，維氏硬度試驗測量范圍較寬，從較軟材料到超硬材料，幾乎涵蓋各種材料。

維氏硬度的測定原理基本上和布氏硬度相同，也是根據(jù)壓痕單位面積上的載荷來計算硬度值。所不同的是維氏硬度試驗的壓頭是金剛石的正四棱錐體。試驗時，在一定載荷的作用下，試樣表面上壓出一個四方錐形的壓痕，測量壓痕對角線長度，除以計算壓痕的表面積，載荷除以表面積的數(shù)值就是試樣的硬度值，用符號HV表示。

里氏硬度是以HL表示，里氏硬度測試技術(shù)是由瑞士狄爾馬，里伯博士發(fā)明的，它是用一定質(zhì)量的裝有碳化鎢球頭的沖擊體，在一定力的作用下沖擊試件表面，然后反彈。由于材料硬度不同，撞擊后的反彈速度也不同。在沖擊裝置上安裝有永磁材料，當(dāng)沖擊體上下運動時，其外圍線圈便感應(yīng)出與速度成正比的電磁信號，再通過電子線路轉(zhuǎn)換成里氏硬度值。

簡稱HS。表示材料硬度的一種標(biāo)準(zhǔn)。由英國人肖爾(Albert F.Shore)首先提出。

應(yīng)用彈性回跳法將撞銷從一定高度落到所試材料的表面上而發(fā)生回跳。撞銷是一只具有尖端的小錐，尖端上常鑲有金剛鉆。測試數(shù)值為1000x撞銷返回速度/撞銷初始速度（即為碰撞前后的速度比乘以1000）

巴柯爾(Barcol)硬度(簡稱巴氏硬度), 最早由美國 Barber-Colman公司提出，是近代國際上廣泛采用的一種硬度門類，　一定形狀的硬鋼壓針，在標(biāo)準(zhǔn)彈簧試驗力作用下，壓入試樣表面，用壓針的壓入深度確定材料硬度，定義每壓入0.0076mm為一個巴氏硬度單位。巴氏硬度單位表示為HBa。

努氏硬度是作為絕對數(shù)值而測得的硬度，主要在加工方面使用該數(shù)值。一般來說，金剛石的努氏硬度為7000~8000千克/平方毫米

一定形狀的硬鋼壓針，在標(biāo)準(zhǔn)彈簧試驗力作用下壓入試樣表面，用壓針的壓入深度確定材料硬度，定義0.01mm的壓入深度為一個韋氏硬度單位。韋氏硬度單位表示為HW。

實踐證明，金屬材料的各種硬度值之間，硬度值與強度值之間具有近似的相應(yīng)關(guān)系。因為硬度值是由起始塑性變形抗力和繼續(xù)塑性變形抗力決定的，材料的強度越高，塑性變形抗力越高，硬度值也就越高。

壓入法（布氏、洛氏、維氏）測量硬度，硬度值表示材料表面抵抗另一物體壓入時所引起的塑性變形的能力。

回跳法（肖氏、里氏）測量硬度，硬度值代表金屬彈性變形功能的大小。

刻劃法測量硬度，硬度值表示金屬抵抗表面局部破裂的能力。

另外,天然水中的鈣鎂含量也用硬度表示.我國規(guī)定的硬度是:1L水中含的鈣鹽,鎂鹽折合成CaO和MgO的總量相當(dāng)于10mgCaO(將MgO也換算成CaO)時,其硬度是1°.

水的硬度是水質(zhì)的重要指標(biāo),通常分為五類:

很軟水 軟水 中硬水 硬水 很硬水

0°～4°　4°～8°8°～16°　16°～30°　>30°

1.肖氏硬度(HS)=布氏硬度(BHN)/10+12

2.肖氏硬度(HS)=洛氏硬度(HRC)+15

3.洛氏硬度(HRC)= 布氏硬度(BHN)/10-3

硬度測定范圍:

HS<100

HBW 3 ~ 660

HRC 20~70 ， HRA 20~88， HRB 20~100

HR15N 70~94，HR30N 42~86，HR45N 20~77

HR15T 67~93，HR30T 29~82，HR45T 10~72

HV<4000

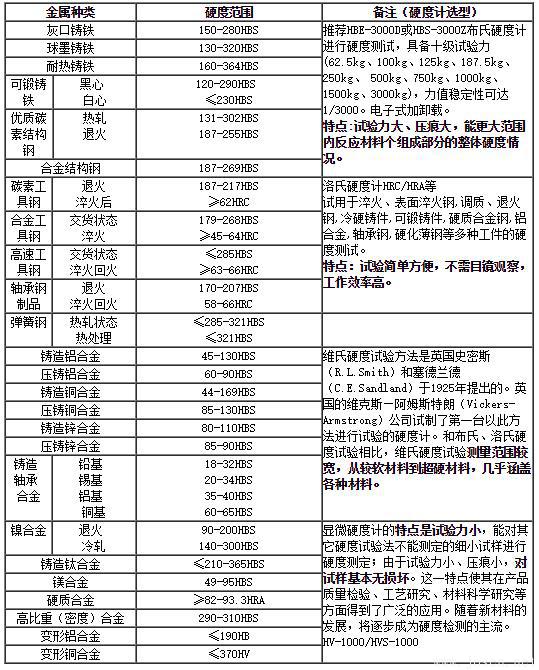

1.HRA:(洛氏A)用于量測熱處理硬質(zhì)鋼材、氮化物、滲碳冶煉物、軸承鋼、工具鋼及其它軟硬材質(zhì)的硬度測試。

2. HK:(Knoop 努氏)用于量測較軟材質(zhì)的鋼及非鐵材料之硬度。

3. HRC:(Rockwell C洛氏)用于量測熱處理鋼材、氮化物、滲碳冶煉物、軸承鋼、工具鋼等。

4. HRB:(Rockwell B洛氏)用于量測較軟材質(zhì)的鋼及非鐵材料之硬度。

5. HR30T:(Rockwell 30T洛氏) 用于量測較軟材質(zhì)的鋼及非鐵材料之硬度。

6. HB5:(Brinell 布氏5)用于量測鋁、軟質(zhì)鋁合金、鑄鐵、銅、黃銅等。

7. HB30:(Brinell 布氏30)用于熱處理鋼、退火深冷處理鋼材、沖拉材料鋼、深沖鋼帶料等。

8. HV:(Vickers維氏)適用于量測各類材料。

9. R:(Tensile module拉伸模數(shù) N/mm2)用于熱處理鋼、退火深冷處理鋼材、沖拉材料鋼、深沖鋼帶料等。

10. HR15N:(Rockwell 洛氏HR15N)用于量測熱處理硬質(zhì)鋼材、氮化物、滲碳冶煉物、軸承鋼、工具鋼等。
