國外鋼管標準、規范中pipe與tube的用法及中文譯名

鋼管Tube與Pipe的區別

國外鋼管標準、規范中pipe與tube的用法及中文譯名

眾所周知，ASME鍋爐及壓力容器規范是權威標準，鋼管類材料在ASME標準中主要有兩個單詞表示：pipe和tube。與其相關的還有piping和tubing。這兩個詞在翻譯到中文時，曾經有過同一英文單詞多種中文譯法的模糊的階段，到現在已基本統一了認識。由中國兵器工業企業管理協會，ASME規范標準中譯本編譯出版委員會編譯的ASME B31.3《工業管道》，術語一章中有關于pipe與tube的翻譯與解釋：

管道---用于輸送液體或傳遞流體壓力的密封圓柱體，在適用材料技術條件中定名為“pipe”，材料標準中稱為管子。“tube”或“tubing”，當用于承壓用途時，視同“pipe”。管道按其制造方法分

類定義如下：

A)電阻電焊管（electricresistance-welded pipe）

B)對接鍛焊管 連續焊（furnace butt welded pipe，continuous welded）

C)電熔焊管（electric fusion welded pipe）

D)雙面埋弧焊管（double submerged-arc welded pipe）

E)無縫管（seamless pipe）

F)螺旋焊管（spiral welded pipe）

管子---見“pipe”。

另外，ASME規范標準中譯本編譯出版委員會還增加了注解：“管類材料在ASME規范中是有區分的。姑且譯為管道“pipe”和管子“tube”，在ASME B31.1（動力管道）第100.2節中有更詳細的定義。管道是有圓形截面的空心制品；管子是具有連續周圓形或任何其截面形狀的空心制品。在規格表示上，管子的外徑、內徑和壁厚可用兩個獨立參數表示，即國內常用的外徑×壁厚（φd×t），內徑可推算出。管道規格則用公稱管道規格NPS×表示，更完善的表示應是：NPSx sch y，其中x表示直徑，y表示壁厚，它們僅是規格型號而非實際尺寸。當壁厚是標準規格sch 40時，可省略。具體內、外徑及壁厚尺寸數值要查表（ASME B36.10表2、A4及ASME B36.19表1）。相應的翻譯方法還有pipe：管道或配管。Tubing：管子。在不區分時，統稱管材。”

Pipe管的通用技術條件為A530，Tube管的通用技術條件為A450，它們的主要差別如下：

A530：壁厚用公稱壁厚表示，壁厚的允許偏差±12.5%，外徑的允許偏差控制較松（如上偏差最小為0.4mm），對于擴口試驗、卷邊試驗、硬度均沒有要求。

A450：壁厚用最小壁厚表示，壁厚的允許偏差負公差位零，外徑的允許偏差控制較嚴（如上偏差最大為0.4mm），對于擴口試驗、卷邊試驗、硬度均有要求。

另外，每個Pipe管和Tube管本身的規范中也有自己的技術要求，使用時應仔細閱讀。對于一般管線中具體用Tube管還是用Pipe管，很難給出明確的界限，但對于脹接的換熱器管、爐管、儀表的卡套連接管必須用Tube管，對于焊接的管子用Tube管和Pipe管一般都可以，由于Tube管的制造檢驗要求更為嚴格，可以用在壓力溫度更為苛刻的工礦，當然價格也較貴。

一般管道或壓力容器的鋼管都用PIPE，管配件叫PIPEFITTING
管子（按照配管標準規格制造的）PIPE
管子（不按配管標準規格制造的其他用管）TUBE
TUBE可以是任何截面形狀, PIPE要是圓的.

ASME在制定這段規則時，著眼于管子或管道用途的性質。在鍋爐和壓力容器范圍內，tube主要著眼于內外傳導熱量、熱交換用途，而pipe則主要立足于將受壓介質從一個地方輸送到另一個地方的功能，這樣pipe性質的管子上一般還都連著各種附件（三通、彎頭）和閥門。省煤氣管、水冷壁管等必屬于tube類，而主蒸汽管道、下降管等或其它連有三通、閥門管路的則必屬pipe類。

PIPE是以公稱直徑定義, TUBE是以外徑和壁厚定義, PIPE可以焊接,車鑼紋, TUBE只能用COMPRESS JOINT TYPE的FITTING連接.

不銹鋼管Tube與Pipe的區別

ASTM的不銹鋼pipe標準，包括無縫鋼管和焊接鋼管，約有12個。鋼種主要是奧氏體不銹鋼，其有3個奧氏體一鐵素體雙相不銹鋼標準。研究pipe和tube標準的不同之處發現，雖然兩種標準自成體系，但標準的主要技術內容除鋼管的尺寸規格有完全不同的體制外，鋼的化學成分，鋼管的外形及重量要求，力學性能與工藝試驗、熱處理要求、水壓試驗及無損檢驗等內容，規定基本是相同的。因此，本文對這些與tube標準基本相同的內容特不再進行介紹，而只介紹pipe的有關尺寸規格的內容。

    (一) 根據美國國家標準ANSI／ASME B36.10M《焊接和無縫鋼管(Steel pipe)》(由美國機械工程學會于1934年第一次制定) 的規定，Steel pipe的尺寸規格，在全美是統一化、標準化、系列化的，這種管子供在高溫或低溫或壓力的條件下使用“pipe”一字，是用以和“tube”區別，以適用于供管線和管道系統使用的那些管狀產品。

  由此看出，“Steel pipe”和“Steel tube”的主要區別在于：

    (1)Steel pipe的尺寸規格是由國家標準統一規定的，制定每個具體產品標準時，只能從B36.10M標準中選用，不能自訂尺寸系列。
    而“Steel tube”的尺寸規格，則是制定每個產品標準時，根據產品的用途和用戶的使用要求在各產品標準中自行規定的。

    (2)Steel pipe主要供在高溫、低溫或承受壓力條件下的管線或管道系統使用。在B36.10M中，鋼管的公稱尺寸用
規格號NPs(NominalPipe Sige)表示(單位為英寸)。NPS從1／8-80共有44個，它們是1／8、1／4、3／8、1／2、3／4、1、1 1／4、1 1／2、2、2 1／2、3、3 1／2、4、5、6、8、10、12、14、16、18、20、22、跟6、28、30、32、34、36、38、40、42、44、46、48、52、56：6o、64、68、72、76、80。每個規格又包含不同序列的壁厚菪種。NPs值實際上就是鋼管的公稱外徑(0D)值。但
NPS 1／8~NPSl2，其數值與標準化的鋼管公稱外徑是不同的，這些規格的管子實際按標準公稱外徑生產。

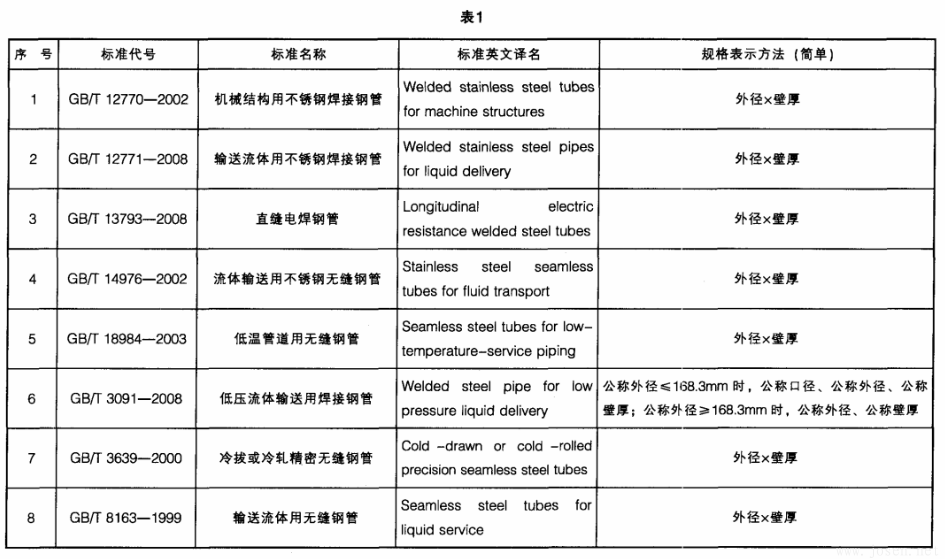

    (二)ANSI／ASME B36.10M中的這些規格是否都適用于不銹鋼鋼管昵?不是的。在ANSI／AMES B36．10M的基礎上又制定了ANSI／AMES B36.19M不銹鋼管的尺寸規格標準。該標準規定的尺寸規格列于表1，公稱重量列于表2。該標準還規定，尺寸允許偏差在制定具體產品標準時由各標準規定，其大小決定于鋼管的制造方法和使用的具體要求。另外，還規定了鋼管重量的計算方法和鋼管壁厚的選用原則。

注：本表中列入的重量為碳素鋼鋼管的重量。不銹鋼管的重量與之相比，其差別在于：鐵素體不銹鋼管相應尺寸的重量較之減少5％，奧氏體不銹鋼管則增加2％。

    (三)通過ANSI／AMES B36.10M和B36.19M兩個標準的介紹，使我們對Steel tube和Steel pipe的主要區別有了大致了解。這種區別主要體現在管子的使用條件及其對尺寸規格的要求方面。回過頭來研究Steel pipe的具體標準，發現標準中對鋼管尺寸規格的規定，主要就是確定NPS號，規定尺寸允許偏差。大致有以下一些內容：

    (1)訂貨時用戶應在合同中寫明NPS號、鋼管壁厚序列號或平均公稱壁厚或最小壁厚。

    (2)在A999／A999M《不銹鋼管的一般技術要求》中，規定不銹鋼pipe的一般尺寸規格為NPS1／8~ NPS48，相應外徑為0.405~1219.2mm。

    (3)規定了外徑、壁厚、內徑、長度及其重量的允許偏差。

    ①壁厚允許偏差

      a．當用戶以最小壁厚訂貨時，壁厚不允許有偏差。
      b．鋼管(包括無縫鋼管和焊接管)任意一點的最小壁厚與公稱壁厚的偏差值不得大于規定公稱壁厚的l2.5％。標準附錄中還對最小壁厚的檢查值列表作了規定。
      C．鑄造和鏜制鋼管，壁厚偏差不應超過3.2mm，規定壁厚不應有負偏差。鑄管壁厚偏差不應超過1.6mm，規定壁厚不應有負偏差。

    ②外徑允許偏差

    ③內徑允許偏差

      鑄造、鏜制和鑄造不銹鋼管，內徑偏差不應超過1.6mm，規定的內徑不應有正偏差。此外，標準還規定了鋼管交貨長度允許偏差。

最近翻到一本老書，發現有ASME中pipe和tube的區別，那來給大家看看
pipe和tube目前同譯為管子，但PIPE一般以內徑和管壁厚度號表示（SCH），包括焊接管和無縫管，主要功能為輸送流體的管道，而tube以外徑和管壁厚度表示的管子，也包括焊接管和無縫管，主要功能為傳遞熱量，例如換熱器管、冷凝器管，在焊接工藝評定中，支著眼于工藝評定對管子的功能沒有區分，故pipe和tube可以通用，在ASME第二卷中可將Pipe以為流體輸送管tube譯為傳熱管。

美國、日本的鋼管材料標準明確地把鋼管分為Pipe和Tube兩類(標準中壁厚計算公式不同)。
Pipe是指用于流體輸送的圓截面中空管子，其規格用公稱直徑和壁厚系列(或壁厚)表示，同一公稱直徑的管子，壁厚可以不同，但外徑是相同的。Pipe是工業管道的主要用管。Pipe主要立足于將受壓介質從一個地方輸送到另外一個地方的功能，不著眼于熱交換功能。例如主蒸汽管道、上升下降管等或其他三通、彎頭和閥門連接的管道為Pipe管。
Tube是中空管子的統稱，可以是圓截面也可以是其他形狀截面。對圓形的Tube而言，其規格由外徑、內徑和壁厚三者中的二者確定。Tube在管道系統中常用于儀表管道、伴熱管、液壓或氣動管道等小口徑管道（5英寸或6英寸以下）。Tube管主要著眼于內外傳導熱量、熱交換用途，例如過熱器管、再熱器管、省煤氣管和水冷壁管，一般而言Tube的單價要高于Pipe.

管道用鋼管（PIPE）美標標準:
ASTM A53《無鍍層及熱浸鍍鋅焊接與無縫公稱管》；API5L《管線鋼規范》；
ASTM A106《高溫用無縫碳鋼公稱管》；
ASTM A312《無縫和焊接奧氏體不銹鋼公稱管》；
ASTM A333《低溫用無縫和焊接公稱鋼管》；
ASTM A335《高溫用無縫鐵素體合金鋼公稱管》；
ASTM A358《高溫用電弧熔化焊接奧氏體鉻-鎳合金鋼公稱管》--板焊管；
ASTM A671《常溫和低溫用電熔化焊公稱管》--板焊管；
ASTM A672《中溫高壓用電熔化焊公稱管》--板焊管；
ASTM A691《高溫高壓用碳素鋼和合金鋼電熔化焊鋼公稱管》--板焊管；
ASTM A530《專門用途碳鋼和合金鋼公稱管通用要求》；

管道用鋼管(TUBE)美標標準:
ASTM A179《換熱器及冷凝器用無縫冷拔低碳鋼管子》；
ASTM A213《鍋爐、過熱器和換熱器用無縫鐵素體鋼和奧氏體合金鋼管子》；
ASTM A249《鍋爐、過熱器、換熱器和冷凝器用焊接奧氏體鋼管子》；
ASTM A334《低溫用無縫和焊接的碳鋼和合金鋼管子》；
ASTM A450《碳鋼、鐵素體合金鋼和奧氏體合金鋼管子通用要求》；

管道用鋼管（PIPE)國內標準:
GB/T 3091-2001《低壓流體輸送用焊接鋼管》；
GB/T 8163-1999《輸送流體用無縫鋼管》；
GB/T 9711.1-1997《石油天然氣工業輸送鋼管交貨技術條件第1部分:A級鋼管》；
GB/T 12771-2008《流體輸送用不銹鋼焊接鋼管》；
GB/T 14976-2002《流體輸送用不銹鋼無縫鋼管》；
GB/T 18984-2003《低溫管道用無縫鋼管》；
HG/T 20537.3-1992《化工裝置用奧氏體不銹鋼焊接鋼管技術要求》；
HG/T 20537.4-1992《化工裝置用奧氏體不銹鋼大口徑焊接鋼管技術要求》；

另外，下列國標標準雖未區分Pipe和Tube，但也可用于管道用鋼管。

如:
GB 3087《低中壓鍋爐用無縫鋼管》;
GB 5310《高壓鍋爐用無縫鋼管》;
GB 6479《高壓化肥設備用無縫鋼管》;
GB 9948《石油裂化用無縫鋼管》;

但是，管道組件的直徑表達也并非都采用公稱直徑，管道用管也并非都采用Pipe。例如，高溫高壓用管以及潔凈管道也經常采用外徑x壁厚的方式表達。管子按國際常用的可分為兩類，即Pipe和Tube。但用中文表達時無法分開，均稱為管子。在ASTM和JIS鋼管標準體系中，Pipe和Tube在技術要求和尺寸公差方而也有明顯的差異，我國的鋼管標準體系在20世紀90年代之前不區分Pipe和Tube的，近年來我國鋼管標準正逐步向Pipe和Tube標準分離的方向發展。
